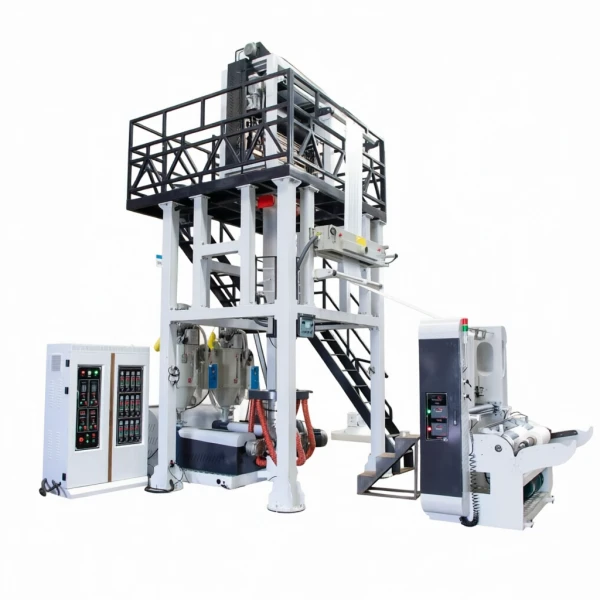

Princip rada dvoslojnog ekstrudera za ekstruziju sa ko-oduvavanjem
Osnovni princip: Dva nezavisna ekstrudera ubacuju rastopljenu plastiku u dvoslojnu ko-glavu za laminaciju. Kombinovana cevasta talina se duva u filmski mehur, hladi, vuče, spljošti i konačno namota. Cijeli proces dovršava topljenje, laminiranje i formiranje filma od dvije vrste identične ili različite plastike istovremeno.
1. Glavna struktura
Dva seta ekstruzionih sistema: jedan ekstruder za unutrašnji sloj i jedan za spoljni sloj, koji se sastoji od rezervoara, puža, bačve i grejnih prstenova.
Dvoslojna ko-glava za koekstruziju: Osnovna komponenta. Opremljen je dvostrukim unutrašnjim kanalima protoka za laminiranje dva sloja taline i njihovo ekstrudiranje kroz prstenasti otvor kalupa.
Jedinica za hlađenje i stabilizaciju mjehurića: Opremljena unutarnjim i vanjskim prstenovima za hlađenje zraka i stabilizatorima mjehurića za kontrolu promjera mjehurića i brzine hlađenja.
Jedinica za vuču i namotavanje: Sastoji se od daske riblje kosti, vučnih valjaka, sistema kontrole napetosti i dvostrukog-motača.
2. Radni proces
1. Topljenje i plastificiranje sirovina
PE, HDPE i druge plastične pelete za unutrašnje i spoljašnje slojeve se odvojeno ubacuju u dva ekstrudera. Pod pužnim transportom i zonskim zagrevanjem (150-230 stepeni), materijali se u potpunosti tope u jednoličnu talinu, sa nečistoćama koje se filtriraju.
2. Dvoslojna laminacija taline (Ključni korak)
Dva toka taline teku u dvoslojnu ko-glavu za ekstruziju. Talina unutrašnjeg-sloja teče kroz centralni kanal protoka, dok talina vanjskog-sloja teče duž vanjskog kanala. Oni su koncentrično laminirani na izlazu iz kalupa kako bi se formirala dvoslojna cijevasta talina bez miješanja, predstavljajući jasan interfejs.
3. Puhanje filmskih mjehurića
Komprimirani zrak se isporučuje iz središta glave matrice kako bi se cijevna talina izduvala u filmski mjehur. Kombinovano unutrašnje i spoljašnje vazdušno hlađenje brzo oblikuje film i kontroliše njegovu debljinu.
4. Stabilizacija i povlačenje
Filmski balon se stabilizuje stabilizatorom mjehurića, a zatim se presavija u ravan film preko daske riblje kosti. Ravni film se vuče konstantnom brzinom povlačenjem valjaka kako bi se postigla potrebna debljina i širina.
5. Detekcija debljine i namotavanje
Mrežni mjerač debljine{0}} prati debljinu filma i vrši automatska podešavanja. Gotova ravna folija se obrađuje uz kontrolu napetosti i namotava pomoću dvostruke-stanice za namatanje u proizvode u rolni.
3. Ključne karakteristike
Ko-ekstruzijska laminacija: dva sloja taline ostaju razdvojena unutar glave kalupa bez miješanja, osiguravajući snažno prianjanje na površini.
Sinhroniziran rad: Izlaz i temperatura dva ekstrudera, kao i brzina povlačenja, precizno su usklađeni kako bi se odstupanje debljine filma zadržalo unutar 8%.
Kompatibilnost materijala: Podržava kombinaciju različitih sirovina (npr. HDPE i LLDPE, neiskorišćeni materijal i reciklirani materijal) kako bi se postigla odlična mehanička čvrstoća, toplotno zaptivanje i performanse barijere.
4. Tipične primjene
Folija za pakovanje hrane, folija za tečno pakovanje, folija za vreće za kupovinu, poljoprivredna malč folija, kompozitna osnovna folija i drugi proizvodi od plastične folije.
